Kurze Einführung

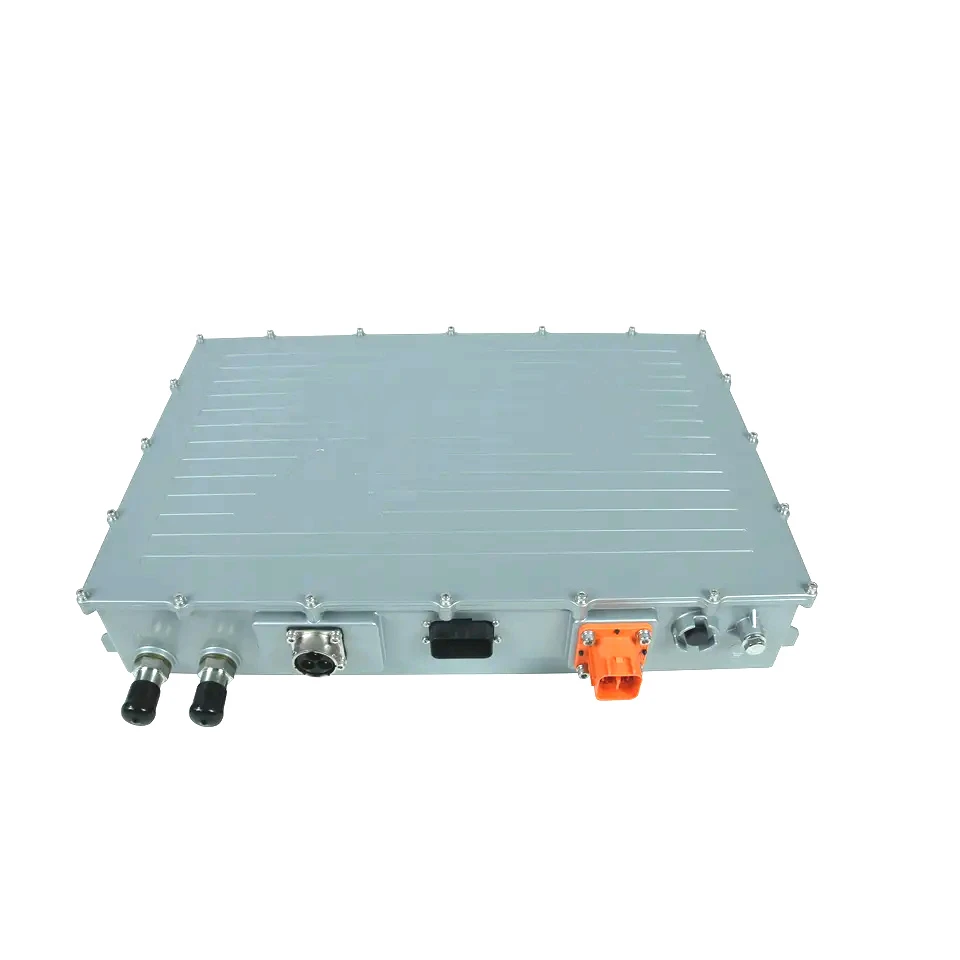

Das 22-kW-On-Board-Ladegerät zum Laden von Elektrofahrzeugen ist für schnelles Hochspannungs-Wechselstromladen mit einem standardmäßigen dreiphasigen Stromnetzanschluss (z. B. einem standardmäßigen industriellen CEE-Stecker) konzipiert. Es wandelt die Wechselstrom-Eingangsspannung in Gleichspannung um und lädt dann den Akku auf.
Das 22-kW-On-Board-Ladegerät von EV Charging kann für feste Verbindungen, beispielsweise in Schiffs- oder Industrieanwendungen, verwendet werden und ermöglicht eine sichere und flexible Integration. Und es ist möglich, zwei oder mehr OBC parallel zu verwenden, um eine höhere AC-Ladeleistung zu erzielen; Jeder von ihnen wird durch eine separate CAN-Nachricht gesteuert, um eine einfache, schnelle und sichere Ladetopologie zu erreichen.
Darüber hinaus kann dieses 22-kW-On-OBC-Ladegerät auch ohne Fahrzeugladekommunikation verwendet werden.
Highlights des 22KW OBC
√Schutzart IP67
√Flüssigkeitskühlung
√CAN-BUS-Steuerungsunterstützung
√AC-Laden bis 22 kW
√Kompatibel mit der Netzspannung in der EU und den USA
√Eingangsspannungsbereich 152–480 VAC
√Eingangsstrom: 32A MAX
√Ausgangsspannungsbereich: 100-450 V DC
√Nennleistung: 384 V DC bei 50 A
√Abmessung: 550*350*101mm (25Kg±0,5)
Eingangs-/Ausgangskennlinie des 22-kW-On-Board-Ladegeräts
Effizienzkurve des 22-kW-On-Board-Ladegeräts
Anschlüsse Definition des 22kW OBC
|
NEIN. |
Definition |
|
1 |
Eingangsverbindung |
|
2 |
Signalverbindung |
|
3 |
Ausgangsverbindung |
|
4 |
PE |
|
Einlass |
Flüssigkeitskühlungseingang |
|
Auslass |
Flüssigkeitskühlungsleistung |
Kühlsystemdaten des 22-kW-Bordladegeräts
|
Wärme-/Kühlsystem |
||
|
Kühlmittelmenge im Gerät |
L |
1.6 |
|
Außendurchmesser der Kühlwasseranschlussstücke |
mm |
20 |
|
Minimale Kühlmitteltemperatur am Einlass |
Grad |
-25 |
|
Maximale Kühlmitteltemperatur am Einlass |
Grad |
50 |
|
Kühlmitteldruckabfall bei 5 l/min, Tcoolant=25 Grad (mit einem Wasser-Glykol-Mischungsverhältnis von 50/50) |
Bar |
0.4 |
|
Maximaler Kühlsystemdruck |
Bar |
1 |
|
Kühlwasserdurchfluss |
l/min |
6 bis 20 |
Weitere Produktpalette als Referenz
Anwendung der Produkte
Weitere Informationen zu diesem 22-kW-On-Board-Ladegerät zum Laden von Elektrofahrzeugen erhalten Sie bei unsVerkaufsteam, Danke schön!
